整流器原理（整流器工作原理及作用）

整流和逆变对于每一个用手机和电脑看到本文的人来说，都不应该陌生。但事实上，还是有大多数人不清楚这两个概念，尽管整流和逆变就在我们身边。最常见的，如LED灯需要整流器，车载220V逆变器等。

整流

整流是指将交流电转换为直流电，整流是电路中最早出现的一种改变电流的技术，因此有了先行命名的权利，之后出现的逆变技术，名称是与整流相对的。

最常见的一个整流元件，叫做“二极管”。二极管有一个特点，就是只能单向流过电流，利用这一特点，做成了整流器。

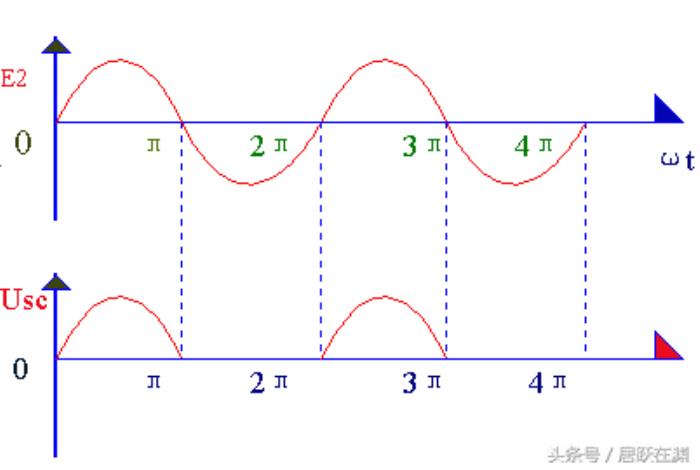

上图中的波形，就是交流电经过二极管后变成的样子，可以看出，电流的方向已经固定了（电流方向固定，就是直流电）。一组完整的交流电流波形，是向上和向下两个对称的波形。而只用了一个二极管进行整流的电路，只能获取其中一半的波形，这就叫做半波整流。

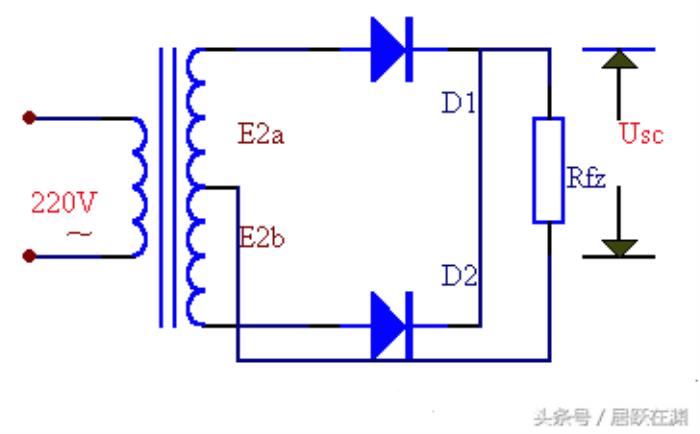

为了充分利用电能，于是人们对电路结构进行调整，在原先一个二极管的基础上，再增加一个二极管▼

在工作时，D1和D2轮流工作，这样一来，就可以看作两个半波整流电路，得到以下波形▼

半波整流和全波整流，是整流器的理论基础。涉及到实际生产时，由于半波整流浪费电能，全波整流对二极管的强度要求较高，均被舍弃。取而代之的，是一个新的设计——桥式整流。桥式整流的内容，我们将在明天的文章中详细介绍，关注头条号，别错过每一个精彩瞬间。
